    選用JX6581TA-M6江鈴全順客車底盤改裝成JX5048XJCMK6-H檢測車，采用柴油燃料，該車型外觀大方，車內空間充裕，動力性能好，滿足第六階段排放標準，在市區內通行不受任何限制。

一、方案設計

   1、車輛選型

   選用JX6581TA-M6江鈴全順客車底盤改裝成JX5048XJCMK6-H檢測車，該車型外觀大方，車內空間充裕，動力性能好，滿足第六階段排放標準，在市區內通行不受任何限制。

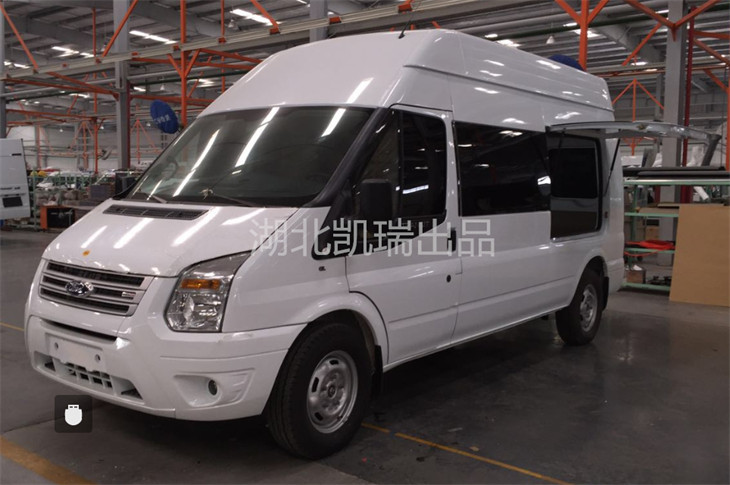

全順V348燃油加油機檢定車1

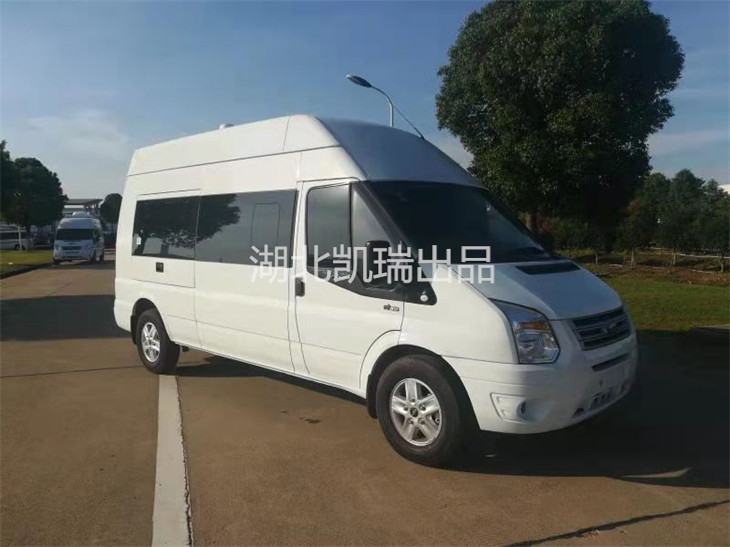

全順新世代加油機檢定車2

   2、內部設計：

   將乘務艙與后部檢定操作艙完全隔離，嚴禁油氣擴散到前艙，充分保證了前艙的乘坐和工作環境；為加速油氣的散發，在后艙車頂裝有大型手動天窗；后艙底板加裝花紋鋼板和設備緊固裝置，便于安裝設備和緊固設備。

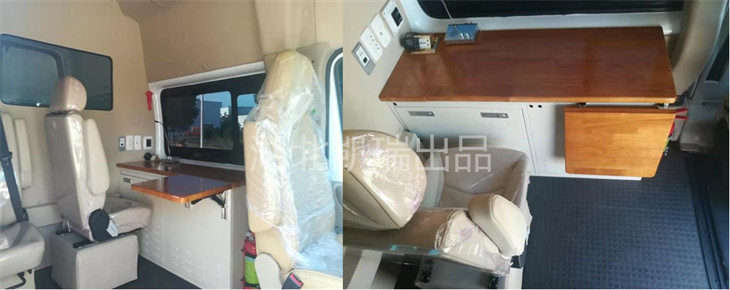

V348燃油加油機檢定車內飾3

V348燃油加油機檢定車工作臺4

   3、檢測設備的配置:

   安裝50L、50L及約200L異形儲油箱（或移動式卸油箱）2個，汽油、柴油分開，可單獨卸油到儲油罐，用于加油機檢測；

   4、安全防護措施

   前艙和后艙完全隔離，防止油氣擴散到前艙；數字溫度計有國家防爆證書；車輛安裝有導電拖帶、防火帽等防護措施，保證了現場操作的安全性。

二、技術指標

   裝置型式：燃油加油機檢定系統為機械式

   檢定對象：燃油加油機

   檢定介質：燃油加油機為汽、柴油

 2.1標準金屬量器組：

  2.1.1名稱：二等標準金屬量器

  2.1.2規格型號：BJL-DFZN-50L、50L

  2.1.3最大允許誤差±2.5×10-4（負4次方）

  2.1.4二等標準金屬量器的分度容積不得大于其標稱容量的5×10-5（負5次方）

  2.1.5二等標準金屬量器的主體材料應用 1Cr18Ni9Ti不銹鋼板制造；

  2.1.6金屬量器的外壁應光滑平整，以肉眼觀測，不得有凹凸現象；內壁應拋光處理，以保證金屬量器的液體殘留量最小。

  2.1.7用于檢測油品的金屬量器，為防止產生泡沫，要在進液口內裝有倒液管，倒液管的上端應略低于金屬量器的溢流罩，下端應位于圓筒體部分的下部。

  2.1.8為保證金屬量器注液時不存氣泡，排液時器壁的液體殘留量最小，上錐體的夾角和下錐體的夾角都應≤120°。

  2.1.9、符合車載安裝金屬量器要求，可以將罐體與車廂設計成一體結構。

三、車輛參數（全順V348）

  3.1車身尺寸（長×寬×高 mm）：≤5780mm×1974mm×2490mm；

  3.2品牌：合資品牌，白色

  3.3產品名稱：江鈴全順牌JX5048XJCMK6-H檢測車

  3.4載客人數：3-6人座

  3.5軸荷：1690/2010

  3.6輪胎規格：215/75R16LT

  3.7輪胎數：4（一個備胎）

  3.8軸距 (mm)：3750

  3.9底盤型號：JX6581TA-M6

  3.10燃油種類：柴油

  3.11底盤依據標準：國6

  3.12發動機排量（L）及功率(Kw)：2.198，103，渦輪增壓

  3.13發動機型號：DURATORQ4D226H

  3.14發動機生產廠家：江鈴汽車股份有限公司

  3.15最高車速(Km/h)：145；

  3.16車輛樣式：中軸中頂

  3.17變速箱樣式：自動擋；

四、改裝內飾

  a、電器系統

   (一)供電系統

   1、正弦波逆變器：1500W DC12V 不帶充電功能，1套

   2、DVD\GPS總成：DVD、GPS導航一體，帶倒車影像，1套

   3、多功能換氣扇：DC12V，可雙向排風  ，1套

   4、照明燈：LED白光燈，2套

  (二)輔助設施：電器元件含保險、線纜等1套

  b、外觀系統

   1、外觀改裝根據客戶定制

   2、車窗玻璃紙、后廂車窗、深色玻璃紙1套

  c、車身改制

   1、中隔斷總成、帶固定窗，后艙發泡隔斷1套

   2、旋轉座椅,三點式安全帶改制 2套

   3、辦公桌，鐵質骨架1套

   4、后艙花紋鋼地板花紋鋼板材質1套

   5、后艙上掀門，上掀門玻璃窗內側貼太陽膜2套

   6、后艙鋁塑板內飾鋁塑板材質，可清洗，防弱酸堿，1套

   7、安全天窗 HDY/700A 不帶換氣扇1套

   8、滅火器干粉式1.05KG 只 1

   9、平貼式推拉窗：第二排座椅對應的左右側玻璃窗，1套

   10、對講機： 1套

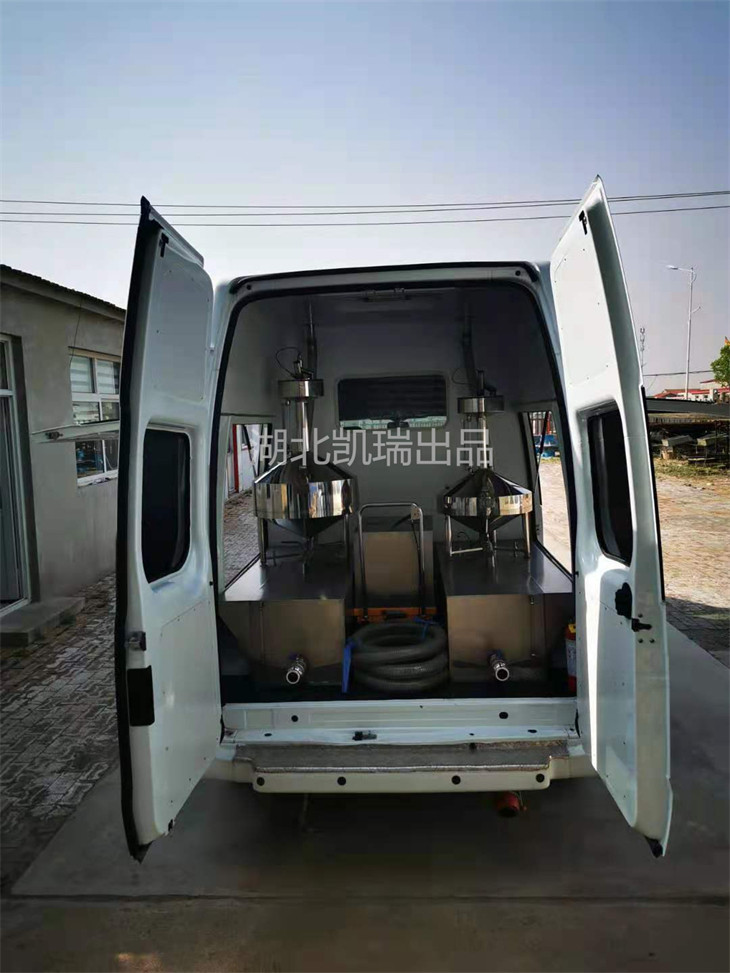

全順新世代燃油加油機檢定車計量罐5

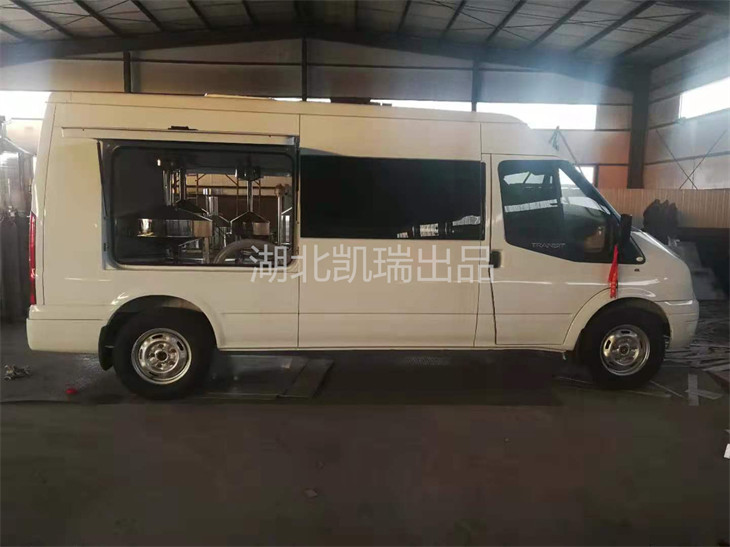

全順燃油加油機檢定車外掀窗6

五、主要部件的配置

  5.1 標準計量組，其中包括二等標準金屬量器、數字溫度計。標準量器和閥門材質為（304）不銹鋼。

   5.1.1標準量器：用于計量加油機在一定時間內加入油品的容積。每次檢定完畢，通過手閥將油品放入回油庫。

   5.1.2 手持?jǐn)?shù)顯溫度傳感器：傳感器放入罐體內，用于測量量器內部溫度。

   5.1.3組合式不銹鋼儲油罐2個，約200L每個，汽柴油分開，分別卸油到儲油槽。

   5.1.4排油管、快速接頭、防爆耐油防腐膠管。

六、配置清單
