ZFQ5240JJH 計量檢衡車

一、檢衡車定義

      計量檢衡車又稱為檢衡車，砝碼檢衡車，由底盤,砝碼,砝碼架,起重機,車箱等組成；計量檢衡車徹底革命了人力搬運砝碼進行衡器檢測的方式，利用專用裝置實現砝碼的機械化搬運，利用液力方式來模擬砝碼進行靜態檢測，并可進行動態檢測車輛載重衡器的移動式檢測設備，該車在檢測作業中方便快捷，而且精度特別高，使得公路計量檢測變得更為輕松、高效，為收費站道口等部門的正常收費的高效工作提供必要保證．也進步提高了交通質量�！　�

二、計量檢衡車組成：

A、車體部分

   1、整車型號：ZFQ5240JJH 計量檢衡車

   2、柴油發動機：慶鈴汽車股份有限公司6HK1-TC  國四排放，功率≥191kW

   3、顏色：黃色

   4、底盤：慶鈴汽車股份有限公司CXA34T

   5、驅動形式：6*4驅動

   6、外形尺寸：10185X2485X327  （mm）

   7、貨箱尺寸：6230X550X2300  （mm）

   8、軸距：5100+1300 （mm）

   9、總質量：24500kg

   10、整備質量：24305kg

   11、駕駛室準乘人數：3

   12、輪胎規格：11.00-20-18PR,11.00R20-16PR

B、車廂部分

   1、砝碼架配置：每個1噸,(可選裝方形),砝碼架高度要達到砝碼高度的1/3，按砝碼生產企業技術提供尺寸要求制作,保證砝碼放置平穩。

   2、車廂與車頭為車輛出廠原裝同色漆質

  3、車箱底部輔設≥4mm厚的防滑鋼

  4、車廂橫梁、縱梁連接為鉚接結構

C、起重機部分

  1、吊機后置，帶操作平臺；在車輛兩側操作，同時車上配置高位站臺可車上操作

  2、折臂式HB100  E2，最大起重量≥5000kg，臂體為進口型材，一次成型六邊形，焊縫僅一條

  3、回轉角度：≥395°

  4、吊臂幅度≥7.64米

  5、在吊臂伸展最長時，起重量≥1140kg

  6、吊機配置要求：

    a.吊臂鋼板為進口700高強度鋼板

    b.油泵為進口知名品牌

    c.主要閥、鎖件及硬管、接頭為進口知名品牌

  7、吊鉤及吊具（鐵鏈?zhǔn)剑┡c所配砝碼起吊架必須匹配

  8、起重機產地：意大利，符合歐標EN12999H1/B3，中等載荷10萬次工作循環；隨車起重機原裝進口；

  9、提供免費培訓

  10、配有高壓過濾器、服務提醒計時器、兩側控制位均配水平指示器

  11、支腿：液壓式伸縮支腿。

起重機性能參數

  395°回轉，齒輪齒條式，全液壓。

1、轉臺結構

  變截面等應力箱型框架結構，采用高強度鋼全焊接。

2、液壓系統

  采用齒輪泵通過取力器、變速箱與柴油發動機聯接。吊機液壓系統開式油路控制。操作起鉤/降鉤、回轉、變幅、伸縮等起重動作，液壓傳動機構設計合理；

3、控制

   常規控制，通過安裝吊機左右兩側的操縱桿控制，起重機的全部動作和速度可通過定位手油門進行快慢控制。

4、回轉機構

  齒輪齒條式，全液壓。

5、伸縮臂

   伸縮臂采用抗扭曲設計，采用高強度結構鋼制造，由2組變幅和2節伸縮臂組成，臂的截面為六邊形，使吊臂具有極高的穩定性。全部動作通過2組變幅油缸和1根雙作用往復式液壓油缸帶動實現，可以實現0-7.64米區間任意臂長長度。

6、安全裝置

  液壓系統：液壓平衡閥、液壓溢流閥、液壓雙向鎖；

7、吊鉤

   主鉤：30噸級拉力鉤

 起重機參數

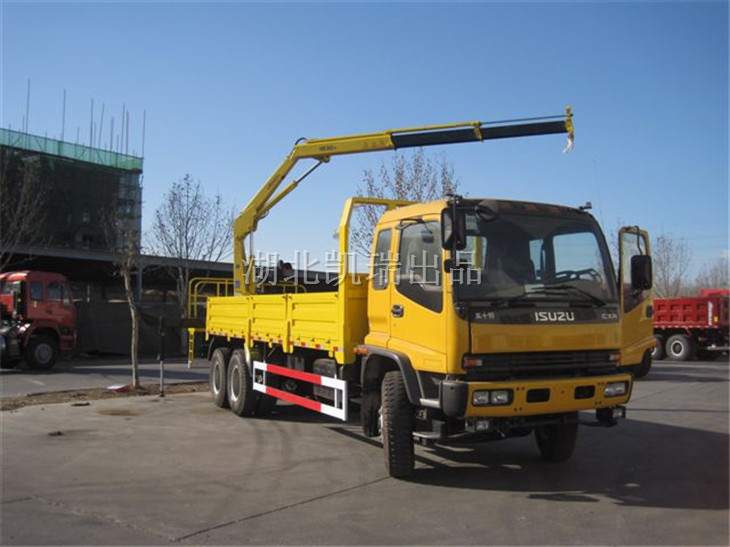

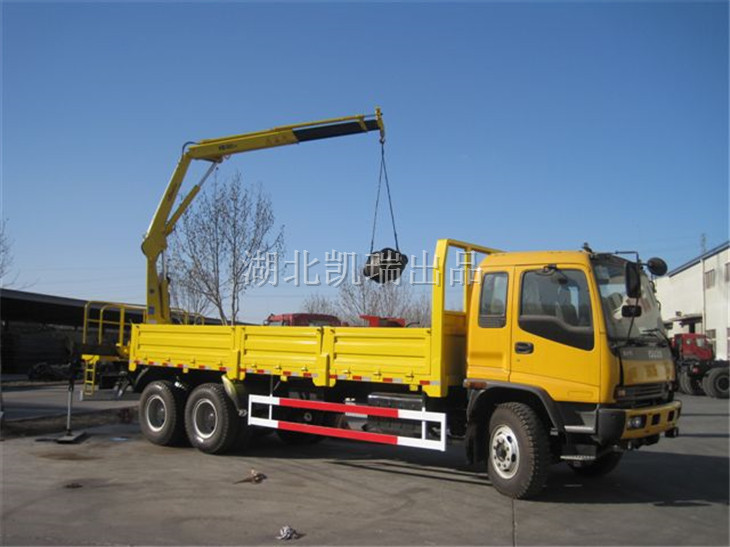

ZFQ5240JJH 計量檢衡車（右前）

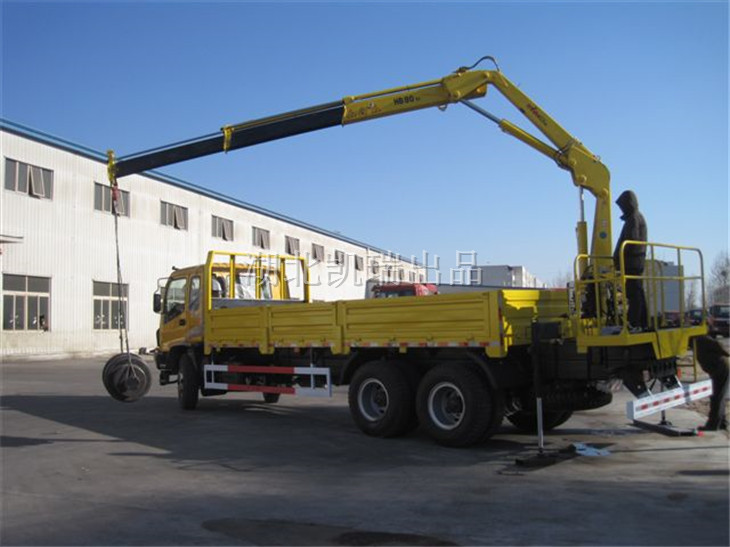

ZFQ5240JJH 計量檢衡車（右）

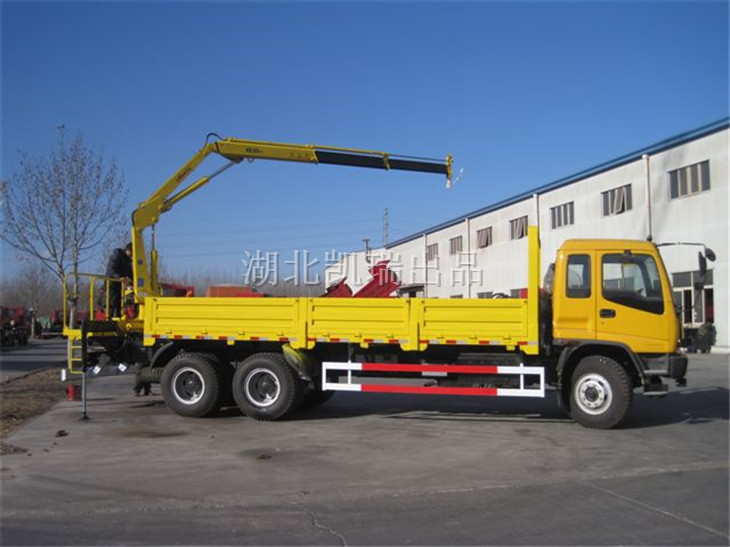

ZFQ5240JJH 計量檢衡車（左）

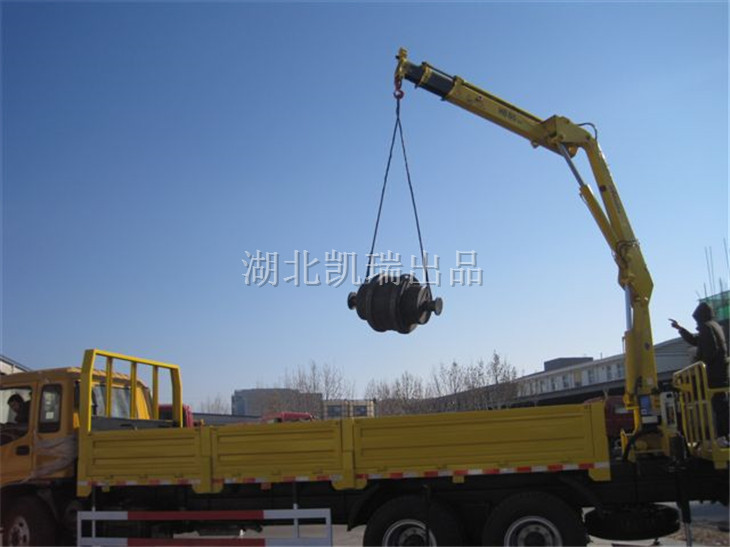

ZFQ5240JJH 計量檢衡車（左后）

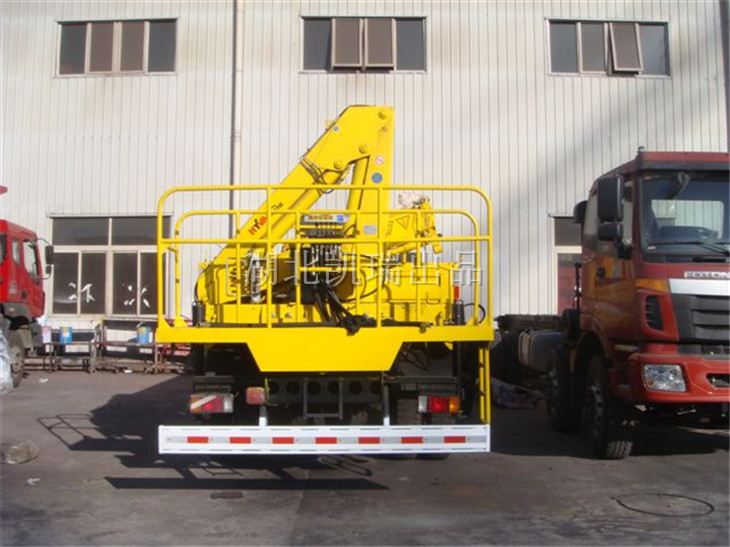

ZFQ5240JJH 計量檢衡車（后）
