- 六軸廂式計量檢衡車- DWJ9400廂式計量檢衡車整體方案介紹
- 發表于：2020-09-25 分類：計量檢衡半掛車（五、六軸） 瀏覽次數： 來源于：原創

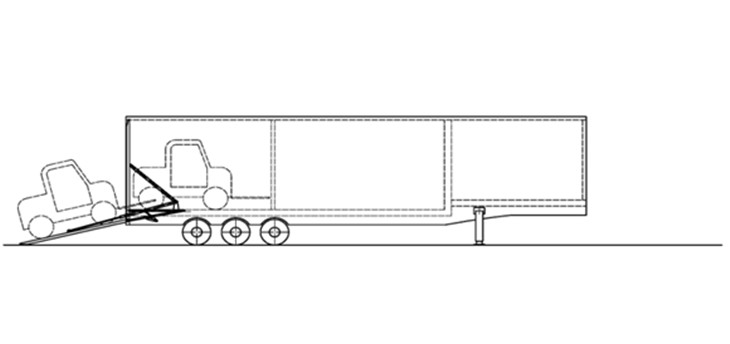

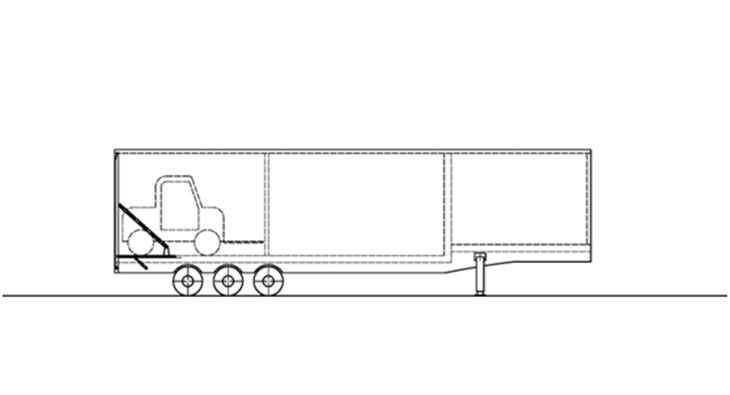

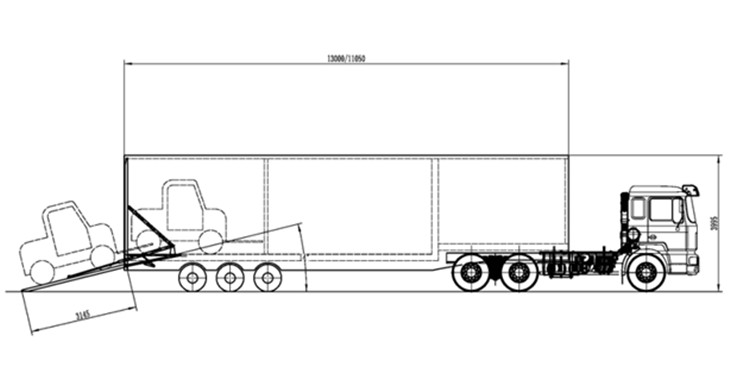

六軸廂式計量檢衡車通常由牽引車、計量檢衡車半掛車、隨車叉車、砝碼等四部分組成，其中牽引車可以選擇6*2（后提升后橋）或6*4任一種驅動形式；主要應用在高速公路動態衡檢測及檢定工作，簡圖如下：

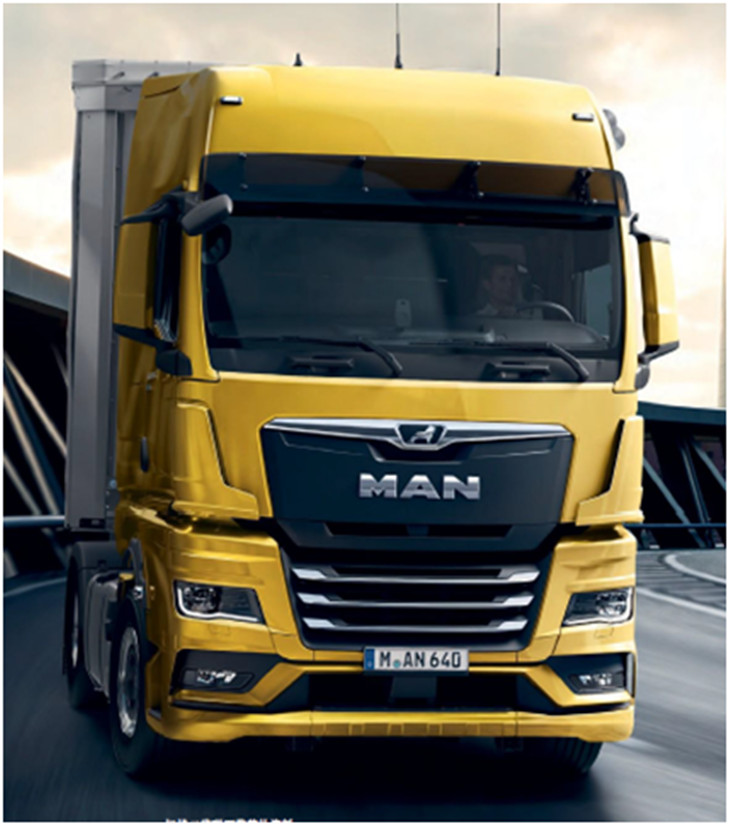

一、MAN TGX 26.470 6×4牽引車主要參數及配置
A、整車參數
外廓尺寸/毫米： 7,395×2,500×3,990
軸距/毫米： 3,600/3,100
后懸/毫米： 750
駕駛室： MAN XLX型高頂駕駛室
自重/公斤： 8,575
前/后回轉半徑（毫米）： 2,865 / 2,220
最高車速（千米/小時）： 125
滿載爬坡度： 25%
牽引車承載總重（噸）： 49
轉彎半徑（毫米）： 8,100
B、發動機、變速箱
型號： MAN D26共軌發動機帶發動機冷啟動及壓縮空氣控制管理系統
排量： 12.4 升
最大功率：470 馬力(346KW)/1,800rpm
最大扭矩：2,600牛米 (950~1,350轉/分鐘)
排放標準：國六B
變速箱
型號： 輕型MAN TipMatic 12 23 DD自動變速箱（緩速器可選），12個前進擋，2個倒擋.
變速箱形式： AT直接檔
C、車橋、懸掛
制動形式：全盤式
前橋： VOK-07下沉橋，拋物線形鋼板彈簧，配穩定桿。
后橋： HY-1350單級減速橋 ，ECAS氣囊懸掛，后橋平衡桿，后橋差速鎖
車橋品牌：MAN
離地間隙（毫米）：207
前/后懸（毫米）：1475/750
D、制動系統
MAN BrakeMatic(EBS)電子制動系統
防抱死制動系統(ABS)
驅動防側滑系統（ASR）
發動機排氣制動
空氣干燥器加熱
前、后橋盤式制動
雙管路制動連接
車輛坡道起步輔助系統
輕型鋁制儲氣筒
車輛穩定系統（ESP）
掛車制動裝置
胎壓監測
緊急制動
車道偏離預警
自適應巡航
E、燃油系統
油箱： 860升鋁制油箱，490L+370L，油箱蓋可鎖
尿素罐： 工程樹脂，60升
油水分離器及柴油濾芯：帶加熱的油水分離器及柴油濾芯
F、輪胎
普利司通 295/80R22.5
G、鞍座
JOST 50鞍座JSK 37 C， 高度185 mm，安裝板高度 40 mm，中央潤滑系統
鞍座高度（毫米）：1,292
H、電氣系統
三相交流發電機28V/120A/3360W，電瓶2×12V/175Ah，駕駛室后配24V 7+4 孔掛車插座、掛車 ABS 插座。
I、駕駛室內配置
雙層豪華臥鋪，駕駛員氣墊座椅，副駕駛員座椅前后位置、靠背傾斜度可調，多處儲物空間，空調，收音機，天窗，中控鎖，機械式遮陽卷簾，左右門窗電動升降，閱讀燈，微塵過濾器，可加熱電動調節后視鏡，左右兩側廣角鏡, 前下視鏡，司機扶手，2把遙控鑰匙等。
J、售后質保
整車質保（年/公里） 1年不限公里數
其他質保（年/公里）動力總成件2年不限公里數
曼，屬于德國品牌，總部位于德國慕尼黑。曼商用車制造業起始于1915年的MAN股份公司（MANAG），前稱是“奧格斯堡-紐倫堡機械工廠股份公司”（MaschinenfabrikAugsburg-NürnbergAG，又譯作“曼股份公司”、“曼公司”），是一家控股公司位于德國巴伐利亞州首府慕尼黑的商用車、機器設備制造商，旗下的MAN商用車股份公司是世界著名的重型卡車制造商之一。
二、計量檢衡半掛車
計量檢衡半掛車由廂體、砝碼定位裝置、叉車定位裝置、尾部蹬車裝置等組成；
叉車通過尾部蹬車裝置上下叉車，并固定在車輛尾部，保證整體載荷的分布；

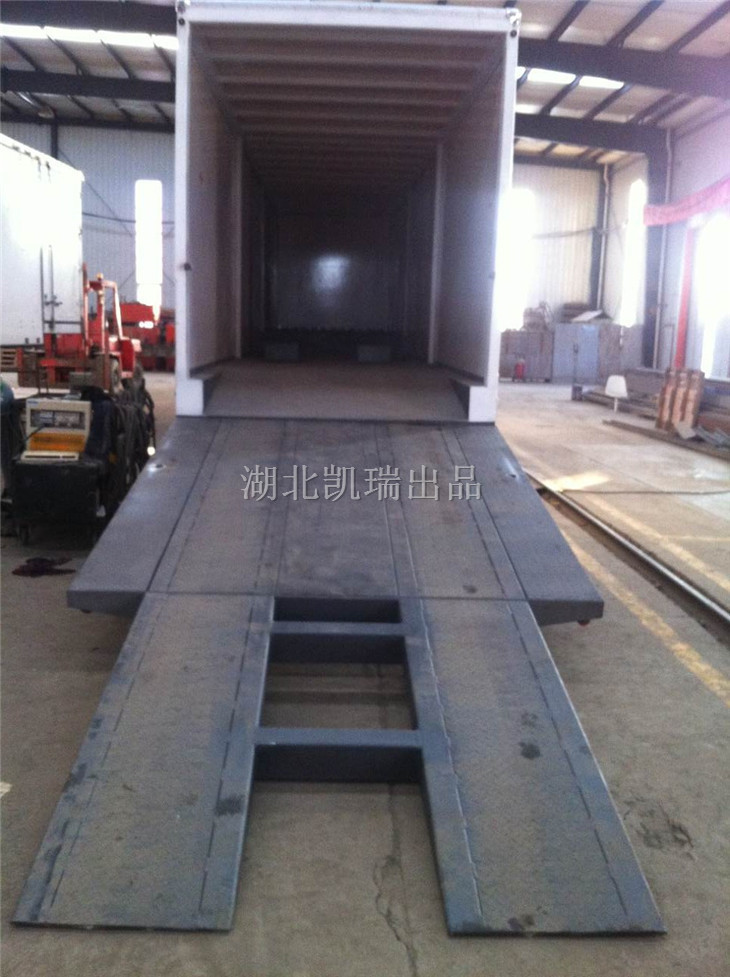

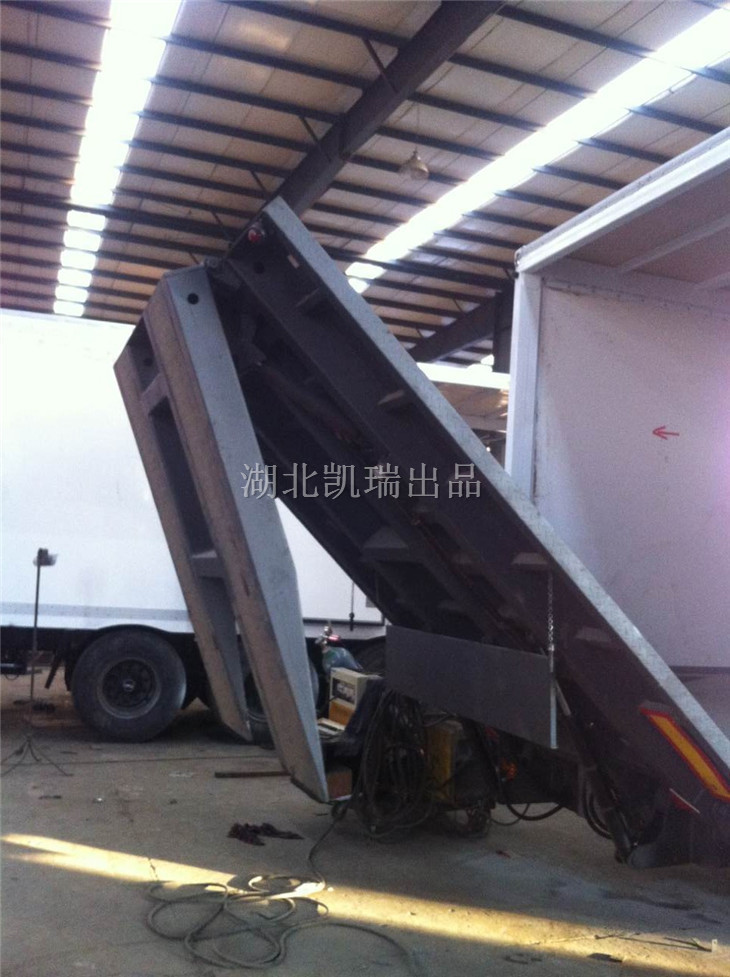

車輛行走狀態下，叉車固定在車廂內，尾部蹬車裝置通過動力單元液壓起升，廂體尾部帶有調整角度的斜面板體，通過舉升油缸保證在一個平面上；
※半掛車配置
加工定制： 是
種類： 廂式計量檢衡車
品牌： 匯斯誠牌
型號： DWJ9400廂式檢衡車（正在開發）
類型： 半掛
廂體材料： 鐵板
裝載重量： 40000（kg）
整車外形尺寸 13000,11500*2550*3950（mm）
鞍座承載： 16000（kg）
鞍座高度： 1320（mm）
輪胎規格： 10.00R20 16PR
輪胎數： 12
前懸半徑： 1100（mm）
有效載荷： 35000（kg）
性能描述：
側門為平開門；
尾門為蹬車裝置，為液壓提升，動力單元操作；
布置有叉車固定裝置，砝碼固定裝置；
內部帶有LED照明燈；
半掛車整體骨架為鋼制骨架，折彎鐵板采用焊接的形式在骨架表面，骨架材料經過酸洗、磷化、電泳處理；
車輛出廠前做淋水試驗，確保車輛的氣密性；
廂體材料：可選擇玻璃鋼，折彎板，鋁合金拼版等材質；

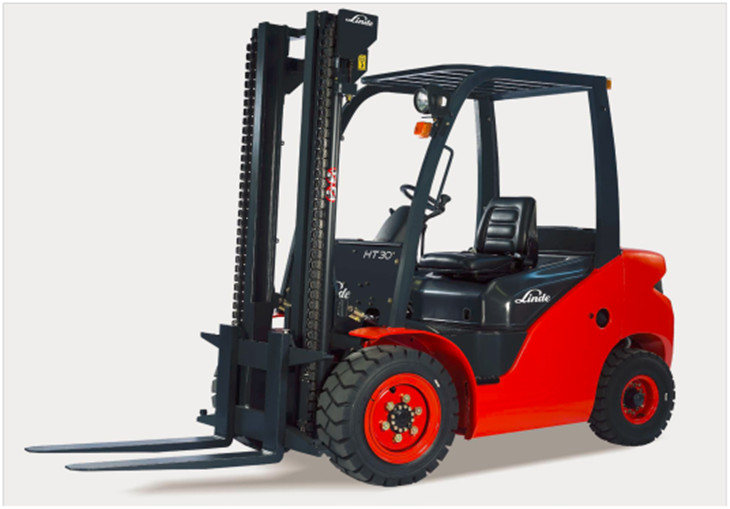

三、隨車叉車部分
A、性能描述
安全性 Safety
寬視野門架，牢固的車架護頂架，大直徑制動器和低重心轉向軸，使車輛具備卓越的安全性。
高性能 Performance
強勁的發動機配合穩定高效的傳動系統使發動機的功率和扭矩輸出得到最大利用，帶來卓越的性能表現，提升工作效率。
舒適性 Comfort
寬敞舒適的駕駛室體現了人機工效的完美應用，林德小直徑方向盤，輕便的液壓操縱桿和多功能的控制臺為駕駛員帶來獨一無二的駕駛體驗。
可靠性 Reliability
整車通過了德國標準的強度和耐久性的測試，具有卓越的可靠性。
易維護 Service
快捷的維護通道和得到客戶認可的零配件使車輛在維護保養方面更便捷。
B、特點 Features
高品質的液壓和門架系統High Quality Hydraulic and Mast System
林德起升/傾斜油缸Linde lifting and tilting cylinder
三級濾芯徹底清潔液壓油Triple filter clean the hydraulic oil
門架采用德國進口的門架型鋼thoroughly German mast profile steel

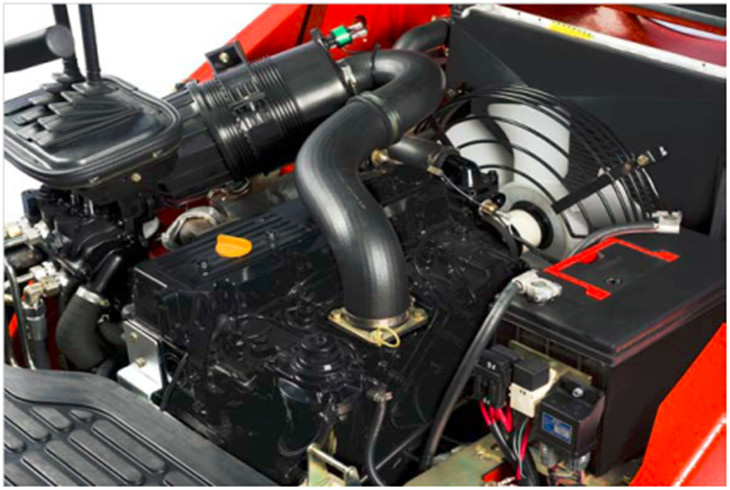

強勁環保的發動機Strong and Environmental Engine
大扭矩輸出可適應任何繁重工況High output can meet various
滿足國三排放標準application requirement China III emission certificatio,Minimum energy consumption.
節能高效maximum productivity

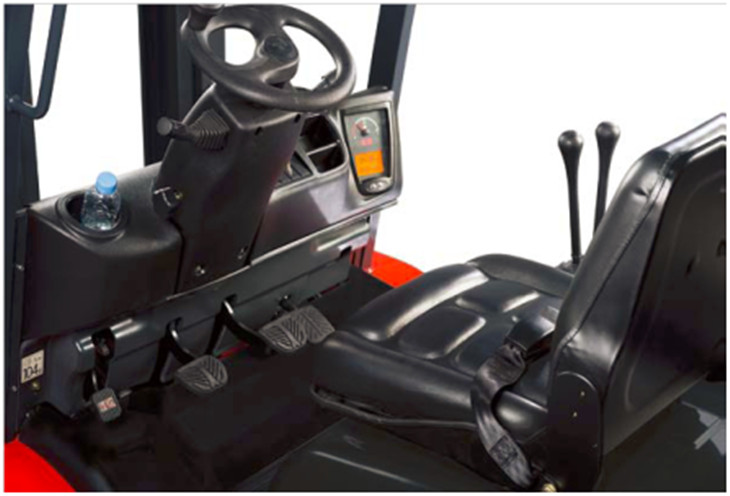

林德駕駛室Linde Operator’s Compartment
寬敞的操作空間Spacious operation room
林德小直徑液壓轉向盤Linde small diameter steering wheel
操作舒適輕便的液壓操縱桿Hydraulic lever stand close to driver,which are easy and comfortable tooperate
豐富的儲物空間Rich storage compartment

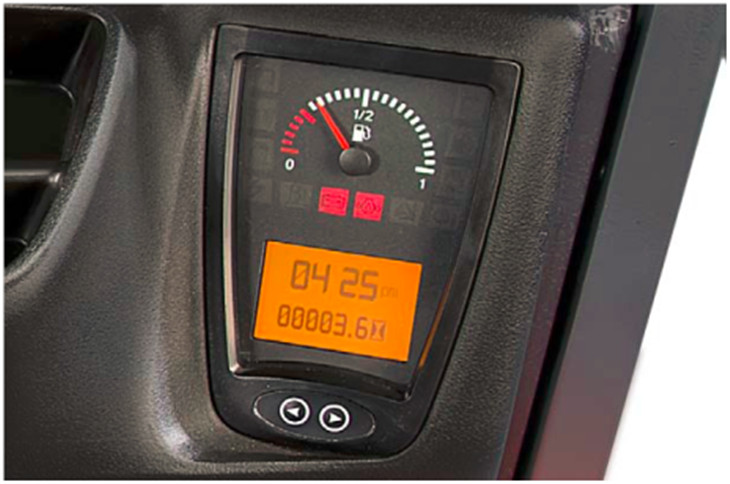

多功能儀表盤Multifunctional Display
多功能儀表盤可以顯示叉車狀態，Multifunctional dashboard can display
油量等信息truck status, diesel level, etc.
開關及儀表的防塵防水保護等級達到IP67 Well protected switch button and dashboard protected (IP 67)
C、標準配置 Standard Equipment
PVC座椅
集成干式空氣濾清器
林德液壓轉向
充氣輪胎
標準門架，起升高度 h3=3,250mm
貨叉 L=1,000mm
標準貨叉架
多功能儀表盤
可調方向柱
集裝箱作業護頂架(護頂架高2,180mm)
標準車燈
后燈保護
油水分離器
預熱系統(冬季快速啟動)
D、產品參數：
額定起重量： 3500
動力形式： 柴油
發動機型號： Yanmar 4TNE98-BQLX
全長(不帶貨叉)mm 2805
最大起升高度 mm 2850
載荷中心距mm 500
全寬 mm 1300
門架回落高度 mm 2143
最小轉彎半徑(外側)mm 2400
最大行駛速度(滿載/空載) km/h 16.5/17.5
自重 kg 4800
